十分钟读懂气动双位蝶阀结构及安装

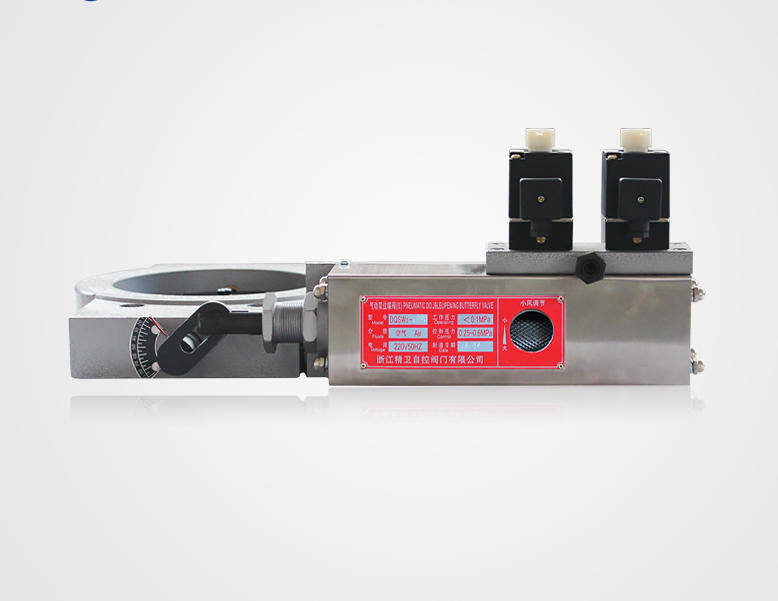

　　气动双位蝶阀行机构由两只串联气缸组成。每只气缸各有一只先导电磁阀用外气源控制。可实现阀门两种开度，并有限位机构使开度分别可调。蝶阀阀板的起始角15度，全开时转角为75度。开度数值由指针显示，在系统中作为控制风量大小，实现温度的自动控制。

　　结构及原理

　　本阀由气动执行机构和蝶阀两部分组成。

　　气动执行机构由单作用气缸和先导电磁阀组成。由先导电磁阀控制，以实现阀门的开关。在气缸内设有一套活塞限位调节机构用来调节活塞的行程，从而实现阀门开度的可调。蝶阀由阀体、阀板、转轴、连杆等组成，它将活塞杆的行程位置转换成阀板的开度。并由指针式显示装置直接读出实际开度数值。在阀体与气缸支架的连接处设置有隔热层，以降低对气缸的传热。

　　气动双位蝶阀安装及使用：

　　1、本阀宜安装在环境清洁并留有一定空间的场地，并应注意使先导电磁阀处于直立位置。

　　2、本阀在气源进口处已备有一套扩口式接头（接口Z1/8＂，螺母M14×1.5），用户自备￠8×1紫铜将气源引入。

　　3、引入本阀的控制气源应配有气动三大件装置，气源的压力应控制在0.25~0.6MPa范围内。

　　4、控制气压力根据用户条件在规定范围内选用，以能保证推动气缸活塞为宜。

　　5、先导电磁阀为常闭式，通电实现开阀。在先导阀体上各装有手控转轴，当突然停电时只要转动转轴900便可实现手动应急开闭，平时转轴凹槽应位于水平。

　　6、活塞行程的调节有调节机构完成。不同的工况要求调节不同的限位调节机构。调节大开度时，先松开拧紧螺母，然后旋转调节螺母至所需位置再锁紧即可。调节小开度时，先拧松支架下的紧定螺丝，再旋转滚花螺母或调节杆至所需位置即可工作。

　　7、气缸的动静密封全部采用标准O型密封圈，其规格有50×3.5、26×2.4、14×2.4用户可自行备件。

　　8、用户订货时应根据自己管路的安装形式是水平管道，还是垂直管道进行正确的选择。
