详细介绍气动调节阀的安装和使用要求

发布时间:2022-03-01      点击次数:3505

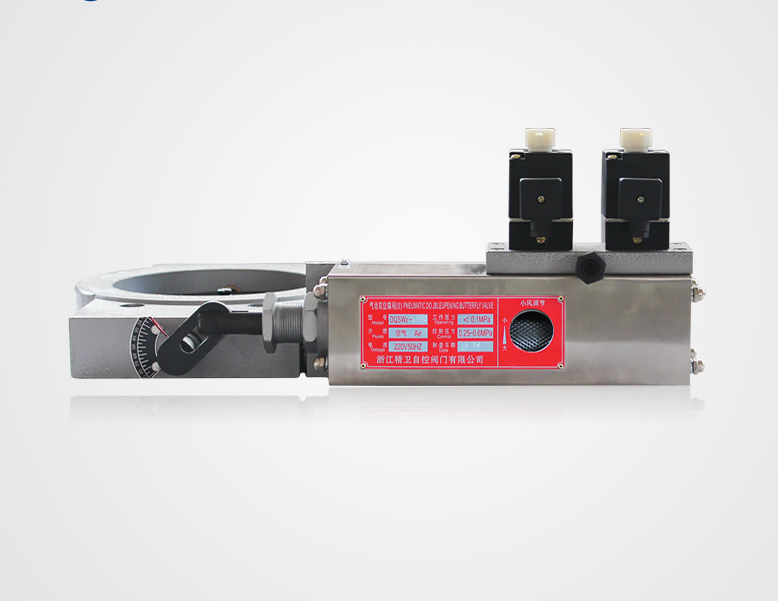

  气动调节阀是一种利用压缩气体作为动力源,通过各种附件驱动阀门以控制管道介质参数的设备。通常由以下几个主要部件组成:



  1、执行器:它是调节阀的核心部分,负责根据控制信号驱动阀门的开启和关闭。执行器可以是单座式、双座式、套筒式等不同类型。



  2、定位器:用于精确控制阀门位置,提高调节精度。



  3、转换器:将电信号转换为气信号,或者反之。



  4、电磁阀:用来控制气的流向,进而控制执行器的动作。



  5、保位阀:在失去控制信号或供气中断时,保持阀门在原位置。



  6、储气罐:储存一定量的压缩空气,以备不时之需。



  7、气体过滤器:清除压缩空气中的杂质和水分,保证系统的干净和稳定运行。



  此外,调节阀按照作用方式可以分为直行程和角行程两种类型,每种类型都有其特定的应用场景和特点。例如,直行程通常响应速度较快,而角行程则因为结构紧凑而更适合空间有限的场合。




  随着我国的快速发展,气动调节阀的应用领域越来越广。下面就来为大家介绍其安装和使用要求。



  安装原则:



  (1)调节阀的安装位置必须离地面一定高度,阀的上下必须有拆卸和维修的空间。带气动阀门定位器和手轮的控制阀,操作、观察、调整方便。



  (2)控制阀应安装在水平管道上,并与管道垂直。一般应在阀门下方支撑,以确保稳定性和可靠性。特殊情况下,当控制阀需要水平安装在垂直管道上时,也应予以支撑(小口径控制阀除外)。在安装过程中避免对控制阀施加额外的应力。



  (3)调节阀工作环境温度为(-30~+60),相对湿度不大于95%~95%,相对湿度不大于95%。



  (4)调节阀前后位置应有直管段,其长度不小于管径(10d)的10倍,以避免阀的直管段太短而影响流量特性。



  (5)当控制阀直径与工艺管道直径不同时,应采用减压管连接。安装小口径调节阀时,可采用螺纹连接。阀体上的流向箭头应与流向一致。



  (6)应安装旁通管。其目的是便于切换或手动操作,在不停机的情况下维护控制阀。



  (7)安装前,必须彻底清除控制阀上管道上的污垢、焊渣等异物。




  气动调节阀使用注意事项:



  1、阀门应存放在干燥的房间内,通道两端应堵塞。不要堆叠



  2、控制阀生产厂家应定期检查长期存放的控制阀,清除污垢。各运动部件和机加工表面应涂防锈油,以防生锈。



  3、阀门应安装在水平管道上,且必须垂直安装。



  4、根据箭头所示介质流向,进行强制安装。
