气动双位蝶阀与其他类型阀门的结构差异

　　气动双位蝶阀与其他类型阀门在结构上存在显著差异，主要体现在以下几个方面：

　　一、执行机构

　　1、气动双位蝶阀：气动双位蝶阀采用活塞式执行机构实现阀门开关及开度大小的调节。该执行机构由单作用气缸和先导电磁阀组成，通过先导电磁阀控制实现阀门的开关。在气缸内设有一套活塞限位调节机构，用于调节活塞的行程，从而实现阀门开度的可调。

　　2、其他类型阀门：其他类型的阀门（如电动蝶阀、手动蝶阀等）可能采用不同的执行机构。例如，电动蝶阀通常使用电动机作为执行机构，通过电动机驱动阀门开关；手动蝶阀则依赖人工操作手柄或手轮来开关阀门。

　　二、阀门结构

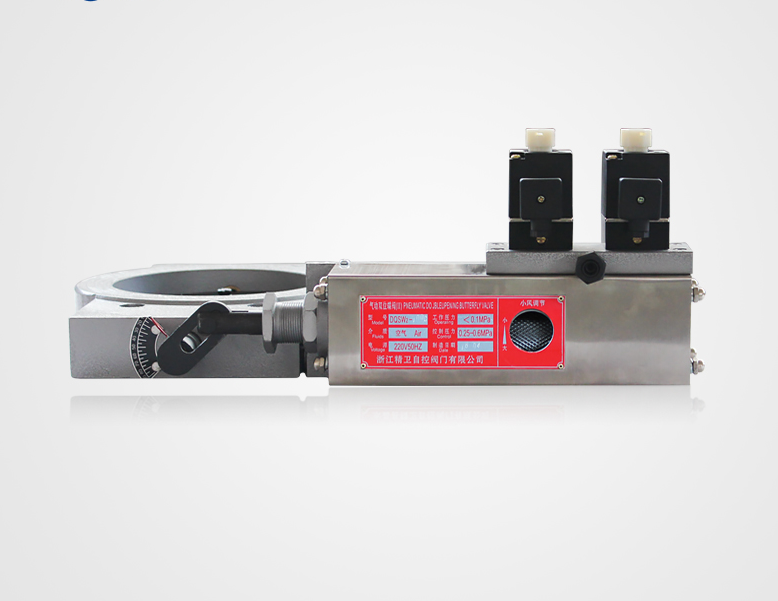

　　1、气动双位蝶阀：气动双位蝶阀由气动执行机构和蝶阀两部分组成。蝶阀部分包括阀体、阀板、转轴、连杆等组件，它将活塞杆的行程位置转换成阀板的开度，并由指针式显示装置直接读出实际开度数值。在阀体与气缸支架的连接处设置有隔热层，以降低对气缸的传热。

　　2、其他类型阀门：其他类型的阀门在结构上也有所不同。例如，电动蝶阀可能包含电动机、减速器、传动机构等组件；手动蝶阀则主要由阀体、阀板、手柄或手轮等组成。这些阀门的结构设计旨在满足特定的工作条件和应用需求。

　　三、控制方式

　　1、气动双位蝶阀：气动双位蝶阀的控制方式主要依赖于气源压力。通过调节气源压力，可以控制阀门的开关状态和开度大小。此外，气动双位蝶阀还具有定位精度高、重复性好等优点，且不受气源压力波动的影响。

　　2、其他类型阀门：其他类型的阀门控制方式各异。电动蝶阀通常通过电信号进行控制，可以实现远程控制和自动化控制；手动蝶阀则需要人工操作来实现开关控制。

　　气动双位蝶阀与其他类型阀门在执行机构、阀门结构和控制方式等方面存在显著差异。这些差异使得气动双位蝶阀在某些特定应用场景下具有优势，如适用于大口径、大流量、低压差的场合，以及需要精确控制风量大小的工业炉燃烧系统等。
