气动切断阀在紧急情况时是怎样工作的?

发布时间:2023-02-28      点击次数:1472

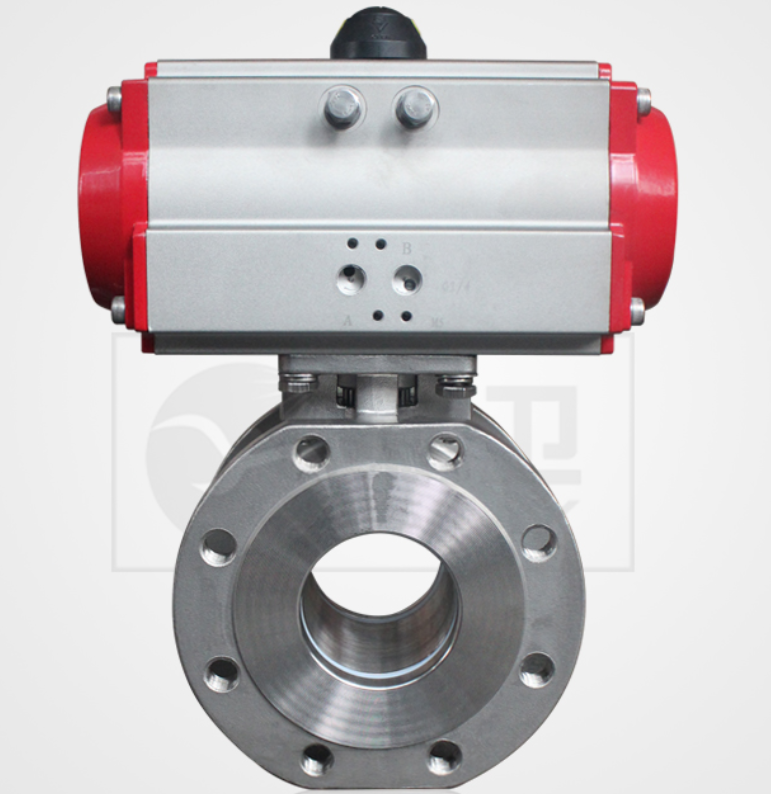

  气动切断阀是用于工艺管道中突发故障或事故时,将管路介质(液体、气体)流体紧急快速截断的高性能切断阀,具有动作迅速严密切断、安全可靠等特点,在其高危险物料的加工处理,贮存运输过程中被得到广泛应用,在气体泄漏、意外事故、操作不当、人员没办法靠近时,能够远距离快速关闭阀门,起安全保护作用。


  气动切断阀是气体分离(PSA法和TSA法)装置中应用广泛的阀门,采用薄膜式多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。被广泛应用在变压吸附气体分离、气体提纯、干燥、酒精脱水等各种气体分离装置上。






  气动切断阀主要由执行机构与阀体两部分组成,通常由控制室控制操作,也可以在现场安全地操作。气动切断阀对阀的基本要求是:关闭严密快速,并具火灾安全结构。


  对于双气动程控阀,当控制器按事先编好的程序对某个电磁换向阀输出一个电信号,该电磁换向阀动作,使带压仪表空气通过电磁换向阀的切换进入气动执行机构的气缸下腔推动活塞向上运动,活塞带动阀杆,阀杆提动阀芯使阀芯与阀座脱离,阀门开启。


  气动切断阀接收到电信号后,活塞反向运行使阀芯与阀座压合,阀门处于关闭状态。这种阀门配置称为常闭式。反之,要做成常开式只需在电磁换向阀与气动执行机构的连接方式变换一下就能实现。对于单气动程控阀,另外一个方向靠弹簧来作用活塞,电磁阀换向(二位三通),工作原理一样。


  气动切断阀在无压情况下,阀瓣处于常闭状态,当气泵把压力气输入切断阀气缸时,阀瓣开启,当需要关闭紧急切断阀或遇有紧急情况时,将压力泄掉即迅速关闭而止漏,阀门工作介质的流动方向,阀座端为出口,安装一般采用高进低出。
